——都勻高速標段為例

1基本規定

1.1施工單位簽訂合同后，應按照“工廠化、集約化、專業化”的要求立即著手進行小型構件預制場的選址與規劃，一個月內明確小型構件預制場設置規模及位置，并編寫建設方案，內容包括位置、占地面積、功能區劃分、場內道路布置、排水設施布置、水電設施設置及施工設備的型號、數量等。
1.2每個路基土建合同段原則上只設置一座小型構件預制場。路基排水工程的水溝蓋板、防護工程的各型預制塊、隧道路基邊溝蓋板及其他設計要求的小型預制構件必須集中預制。小型構件預制場選址與布置要經過多方案比選，功能區規劃合理，要嚴格按照投標承諾的有關要求進行建設。

2場地建設

2.1面積：一般路基土建合同段小型構件預制場的占地面積不小于1000m³。
2.2場地處理
（1）功能區劃分：根據小型預制構件特點，預制場需分生產區、養護區、成品區以及辦公區等。各區域的劃分用黃油漆隔離標識，并在各個區域設置標識牌，規劃合理，交通流暢。
（2）場地處理：小型構件預制場布置要符合工廠化生產的要求，道路和排水暢通，場地四周用磚砌圍墻（或通透式圍欄）。小型構件預制場的所有場地必須進行混凝土硬化處理。場地硬化按照四周低、中心高的原則進行，面層排水坡度不應小于1.5%。場地四周應設置排水溝，排水溝底面采用砂漿進行抹面，做到雨天場地不積水、不泥濘，晴天不揚塵。預制場應設排水溝排放施工廢水、養護水、收集雨水并匯入沉淀池，污水處理達標后方能排放。


（都勻某標段預制場施工點）

（3）功能區：生產區根據標段設計圖紙確定的預制構件的種類設置生產線，同時配備小型拌和站1座（盡可能與既有拌和站一起設置）。
（4）養護區：養護區采用自動噴淋養護系統結合土工布覆蓋對構件進行養護，確保構件處于濕潤狀態。混凝土必須覆蓋養生7d以上。


（都勻某標段預制場施工點）

（5）成品堆放區：成品按不同規格分層堆碼。層間需用土工布進行隔離。預制件養護期不得進行堆碼存放，以防損傷。運輸過程中應輕拿輕放，防止缺邊掉角。

3設備要求

3.1設備配置要求

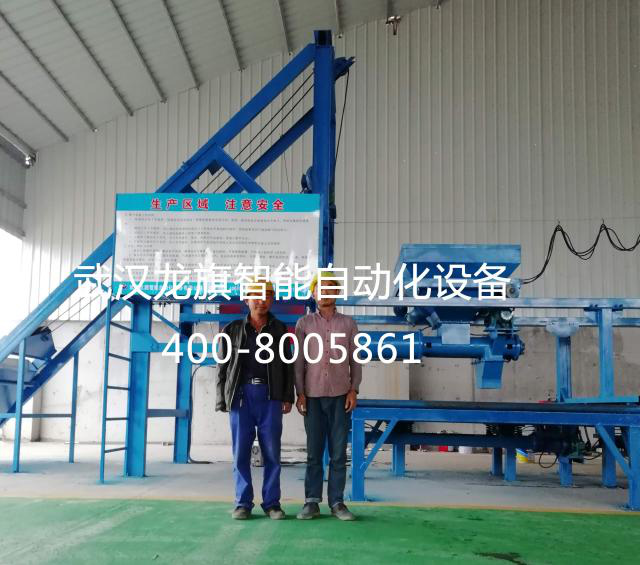

預制構件生產線機械配置
（1）小型構件預制可選用小型預制構件生產設備。預制塊生產設備電動機功率應經過現場試驗，對設備的性能進行分析與比選，確定預制塊生產設備的電動機功率，一般為1.2～1.5kW。預制構件生產設備數量根據預制構件生產數量確定。
方量較大的，可選用兩臺或者多臺設備拼合生產，方量較小，一臺設備即可。

序號	分工	數量	備注
1	拌和站/罐車	1	提供混凝土原材料
2	預制件生產設備	1	根據方量來確定數量
3	叉車	1-2	轉曬運輸


（2）混凝土可由就近大型拌和站集中供應。若單獨設置拌和站，拌和站高度必須達到與機器出料系統的高度。
3.2模具要求
（1）模具必須使用鋼模或高強度塑料模具。入模前應進行拼縫檢查，對拼縫達不到要求的，輔以雙面膠或泡沫劑，必須選用優質脫模劑，保證混凝土外觀。在周轉間隙必須有覆蓋措施，防止雨淋、生銹、被污染。

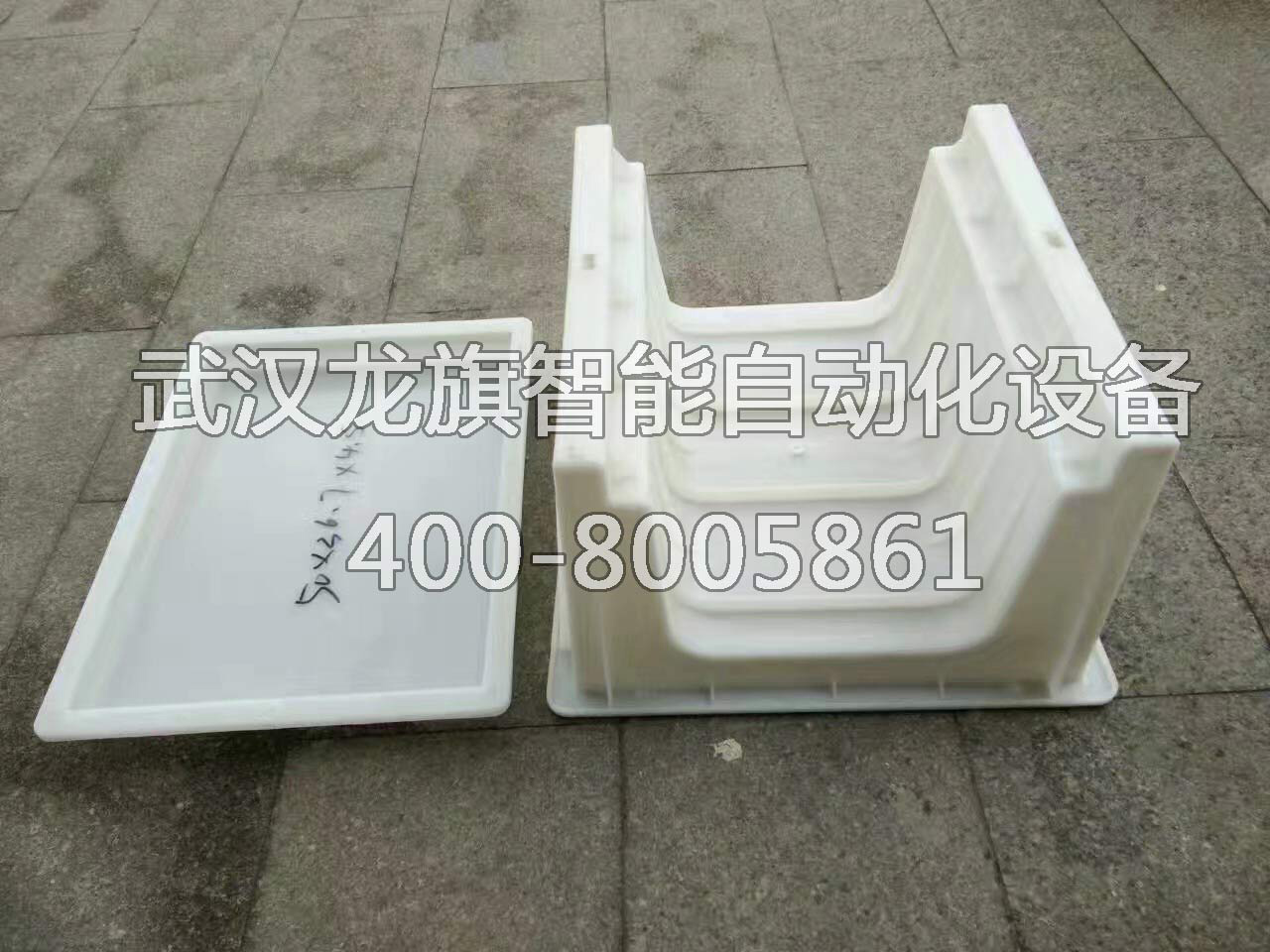

（聚丙乙烯模具）

（2）按照小型預制構件設計尺寸及要求，由專業生產廠家制作塑料模具的各種鋼模母胎。鋼模母胎制作完畢后，利用鋼模母胎及塑性復合材料批量生產，加工成混凝土小型預制構件的高強度塑性模具。塑性模具的材料為聚丙乙烯、ABS及部分添加劑經過一定的加工工藝而形成的一種復合材料。

3.3拆模
（1）混凝土強度達到50%即可拆模
（2）為了便于拆模，應在氣溫脫模。拆模過程中應小心，確保不出現啃邊，掉角及磕碰現象。
（3）拆模后，模具上不可避免會粘上部分混凝土殘渣，應用刮刀及時清理干凈。
（4）模具使用前，應用干凈毛巾將模具內灰塵、雜質清除干凈，并刷上優質脫模劑，蜜模具要堆放整齊。


（都勻某標段預制場施工點）

4小型預制構件存放
（1）養生期滿后，成品按照不同規格分層堆碼。
（2）為方便運輸和防止運輸中碰損，在最下層預制構件下襯墊木托。
（3）碼垛整齊后，應用打包帶打包成型，便于裝車運輸。
5人員配置
一套完整的預制件生產線，人員該如何配置

序號	分工	人數	備注
1	預制場廠長	1	預制場總負責
2	技術人員	2	現場施工技術管理
3	預制設備操作員	1	預制設備電機遙控
4	模具放置人員	1	放置模具并輔助找平
5	叉車操作員	1	操作叉車運轉至曬場
6	脫模養護	4	對曬場預制件養護脫模





6標識標志及文明安全施工

6.1小型構件預制場內醒目位置應設置工程公示牌、施工平面布置圖、安全生產牌、消防保衛牌、管理人員名單及監督電話牌、文明施工牌等明示標示。
6.2作業區、安全通道應設置禁止標志；小型構件預制場的生產區、養護區、成品區以及辦公區等各區域應設置明示標示。
6.3正在使用的機械設備應在醒目位置懸掛機械操作安全規定公示牌（即安全操作規程），易發生機械傷害的場所、施工觀場出入口應設置禁止和警示標志。
6.4施工臨時用電、文明施工要求參見《施工臨時用電標準化建設》。

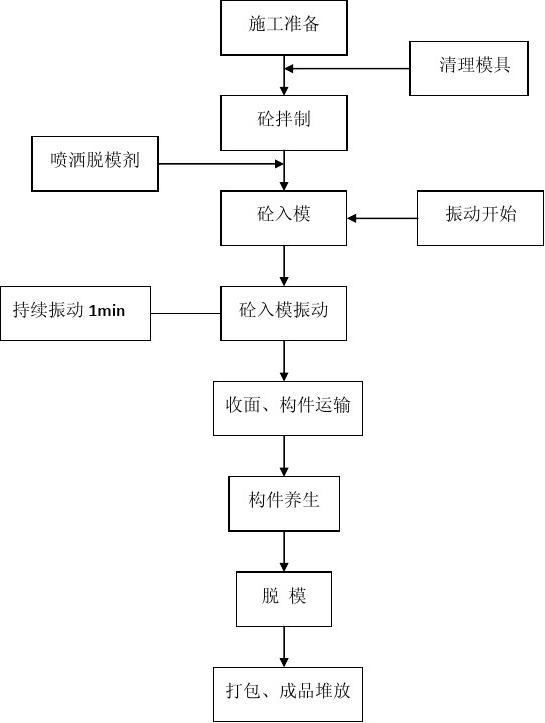

 文字太多？ 沒關系，一張圖就搞定，讓你清清楚楚，明明白白！

至此，一條完整的、標準化的預制構件生產設備就完成了！你掌握了嗎？
